PCM處理器
PCM系列是面向司法、會議廳、禮堂等場景研發的音頻處理器；內置業內領先的6A音頻算法和豐富的功能模塊，同時它還具備聲、光、電的控制能力，設備統一管理，可跨平臺的用戶操作界面等功能。
產品特點
處理器:ADI SHARC 21489@450 MHz SIMD；
DSP處理能力:400 MIPS，1.6 GFLOPS;
DSP采樣率:48 kHz，± 100 ppm;
PCM采樣率：16kHz
PCM量化位數：16Bit
THD+N:<-95dB @17dBu
輸入動態范圍：113dB
輸出動態范圍：113dB
處理模塊為可配置式，根據需求自由更換；
提供8臺設備同時在線操作；
內置一進一出的USB聲卡，支持音樂播放、錄制和軟視頻會議（如：ZOOM，騰訊會議，釘釘會議等）;
總線式AEC，尾長時間：512ms，收斂率：60dB/S, 回聲消除幅度：60dB；
獨立通道的AFC（反饋抑制），采用陷波式算法，傳聲增益提升幅度：10dB;
噪聲抑制（ANS），信噪比提升18dB
閃避器(Ducker)；
噪聲增益補償器(ANC)
增益共享自動混音(AMC)、門限自動混音（Gate Mixer）；
12段英式參量均衡，提供5種濾波器選擇：Parametric,Lowshelf,Highshelf,Lowpass,Highpass；
提供終端用戶訂制操作界面，最大支持30臺設備同一個界面管理；
支持攝像跟蹤；
具有8路GPIO；
具有中央控制功能，支持RS232、RS485、UDP三種控制方式，可對系統中的電源、信號切換、環境控制、音頻等整體控制，實現一鍵開啟系統所需要的功能。
.png)
.png)

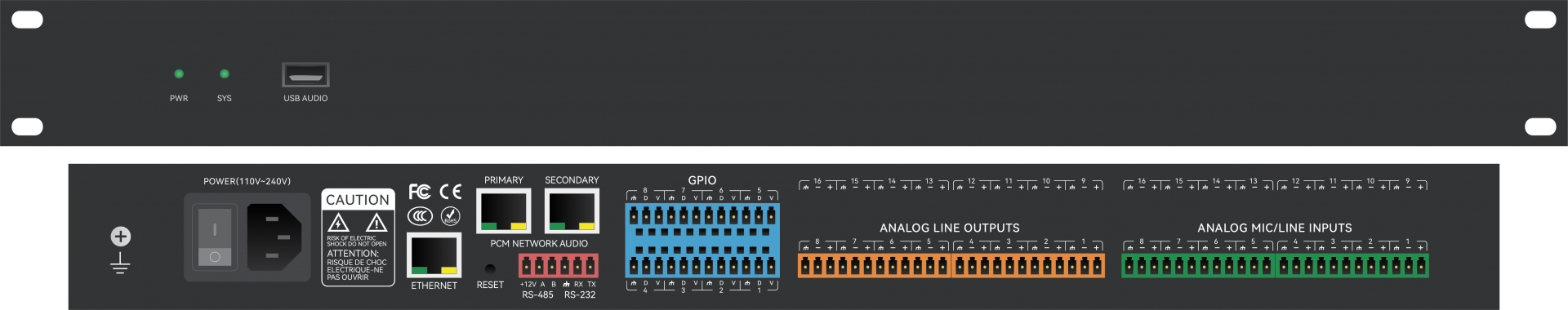

產品參數
| 處理器 | ADI SHARC 21489 |
| 采樣率/量化位數 | 48K/24bit |
| PCM采樣率 | 16kHz |
| PCM量化位數 | 16Bit |
| 模擬輸入、輸出通道數量 | 8x8 |
| PCM輸出通道數量 | 8 |
| 輸入增益 | 0/3/6/9/12/15/18/21/24/27/3033/36/39/42/45/48 dBu |
| 幻象電源 | +48V/10mA max |
| 頻率響應（20~20kHz） | ±0.3dB |
| 最大電平 | +18dBu |
| THD+N | <-94dB @4dBu |
| 輸入動態范圍 | 110dB |
| 輸出動態范圍 | 112dB |
| 通道隔離度 @1kHz | 108dB |
| 輸入阻抗（平衡接法） | 5.4KΩ |
| 輸出阻抗（平衡接法） | 600Ω |
| 系統延時 | <3ms |
| 工作電源 | AC110~240V, 50Hz/60Hz |
| 尺寸（寬x深x高） | 482x260x45mm |
| 運輸重量 | 4KG |

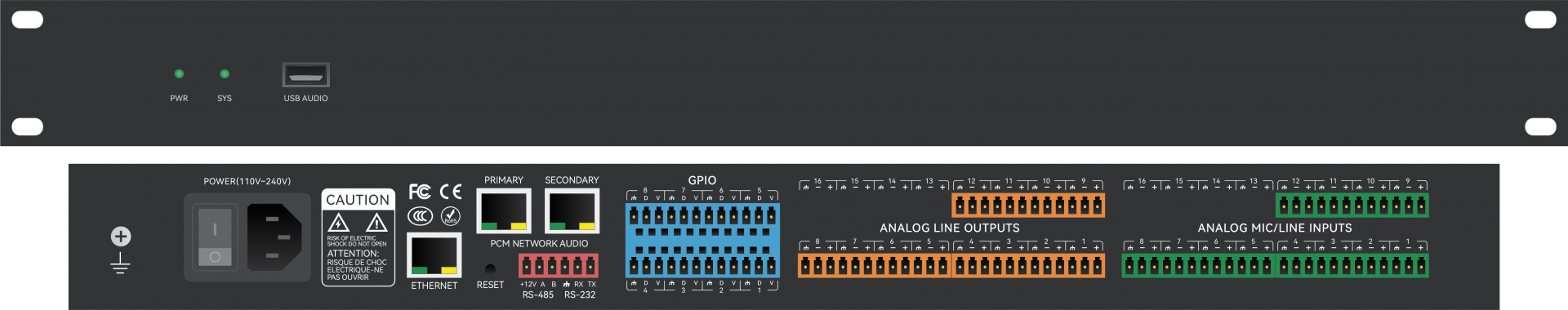

產品參數
| 處理器 | ADI SHARC 21489 x2 |
| 采樣率/量化位數 | 48K/24bit |
| PCM采樣率 | 16kHz |
| PCM量化位數 | 16Bit |
| 模擬輸入、輸出通道數量 | 12x12 |
| PCM輸出通道數量 | 12 |
| 輸入增益 | 0/3/6/9/12/15/18/21/24/27/3033/36/39/42/45/48 dBu |
| 幻象電源 | +48V/10mA max |
| 頻率響應（20~20kHz） | ±0.3dB |
| 最大電平 | +18dBu |
| THD+N | <-94dB @4dBu |
| 輸入動態范圍 | 110dB |
| 輸出動態范圍 | 112dB |
| 通道隔離度 @1kHz | 108dB |
| 輸入阻抗（平衡接法） | 5.4KΩ |
| 輸出阻抗（平衡接法） | 600Ω |
| 系統延時 | <3ms |
| 工作電源 | AC110~240V, 50Hz/60Hz |
| 尺寸（寬x深x高） | 482x260x45mm |
| 運輸重量 | 4KG |

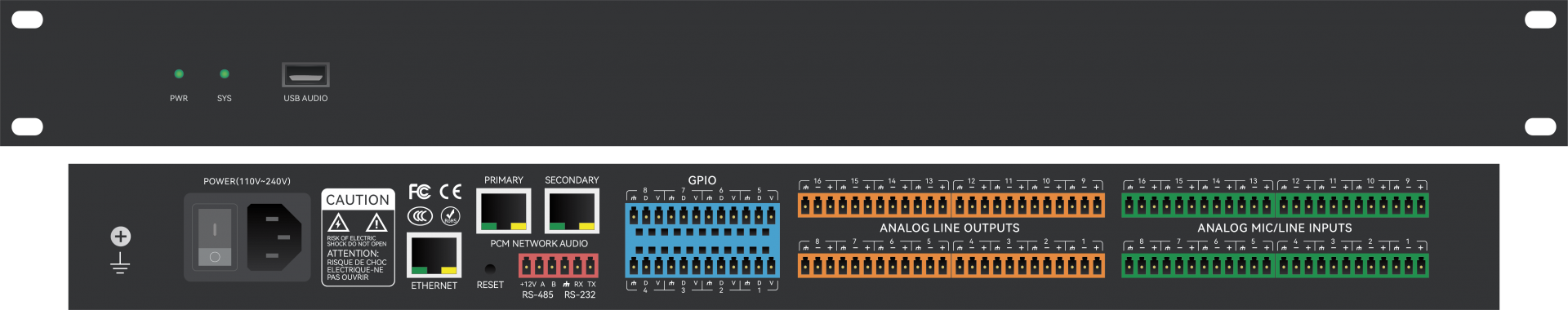

產品參數
| 處理器 | ADI SHARC 21489 x2 |
| 采樣率/量化位數 | 48K/24bit |
| PCM采樣率 | 16kHz |
| PCM量化位數 | 16Bit |
| 模擬輸入、輸出通道數量 | 16x16 |
| PCM輸出通道數量 | 16 |
| 輸入增益 | 0/3/6/9/12/15/18/21/24/27/3033/36/39/42/45/48 dBu |
| 幻象電源 | +48V/10mA max |
| 頻率響應（20~20kHz） | ±0.3dB |
| 最大電平 | +18dBu |
| THD+N | <-94dB @4dBu |
| 輸入動態范圍 | 110dB |
| 輸出動態范圍 | 112dB |
| 通道隔離度 @1kHz | 108dB |
| 輸入阻抗（平衡接法） | 5.4KΩ |
| 輸出阻抗（平衡接法） | 600Ω |
| 系統延時 | <3ms |
| 工作電源 | AC110~240V, 50Hz/60Hz |
| 尺寸（寬x深x高） | 482x260x45mm |
| 運輸重量 | 4KG |
產品參數
| Dante輸入通道 | 8 |
| Dante輸出通道 | 8 |
| PCM輸出通道 | 8 |
| PCM采樣率 | 16kHz |
| PCM量化位數 | 16Bit |
| 處理器 | ADI SHARC 21569@1GHz SIMD |
| 采樣率 | 48 kHz，± 100 ppm |
| THD+N | <0.003%@4dBu |
| 頻率響應（20~20kHz） | ±0.3dB |
| 最大電平 | +18dBu |
| 系統延時 | <3ms |
| 工作電源 | AC110~240V,50Hz/60Hz |
| 尺寸（寬x深x高） | 482 x 260 x 45mm |
| 運輸重量 | 5KG |
產品參數
| 處理器 | ADI SHARC 21569 @1GHz SIMD |
| 采樣率/量化位數 | 48K/24bit |
| Dante輸入通道 | 16 |
| Dante輸出通道 | 16 |
| PCM輸出通道 | 16 |
| 頻率響應(20~20kHz) | ±0.3dB |
| 最大電平 | +18dBu |
| THD+N | <0.003%@4dBu |
| 系統延時 | <3ms |
| 工作電源 | AC110~240V,50Hz/60Hz |
| 尺寸（寬x深x高） | 482 x 260 x 45mm |
| 運輸重量 | 5KG |
產品參數
| 處理器 | ADI SHARC 21569 @1GHz SIMD |
| 采樣率/量化位數 | 48K/24bit |
| 模擬輸入通道 | 8 |
| 模擬輸出通道 | 8 |
| Dante輸入通道 | 8 |
| Dante輸出通道 | 8 |
| PCM輸出通道 | 16 |
| 輸入增益 | 0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 dBu |
| 幻象電源 | +48V/10mA max |
| 頻率響應(20~20kHz) | ±0.3dB |
| 最大電平 | +18dBu |
| THD+N | <0.003%@4dBu |
| 輸入動態范圍 | 115dB |
| 輸出動態范圍 | 115dB |
| 通道隔離度 @1kHz | 108dB |
| 輸入阻抗(平衡接法) | 5.4KΩ |
| 輸出阻抗(平衡接法) | 600Ω |
| 系統延時 | <3ms |
| 工作電源 | AC110~240V,50Hz/60Hz |
| 尺寸（寬x深x高） | 482 x 260 x 45mm |
| 運輸重量 | 5KG |
產品參數
| AES67輸入通道 | 8 |
| AES67輸出通道 | 8 |
| PCM輸出通道 | 8 |
| PCM采樣率 | 16kHz |
| PCM量化位數 | 16Bit |
| 處理器 | ADI SHARC 21569@1GHz SIMD |
| 采樣率 | 48 kHz，± 100 ppm |
| THD+N | <0.003%@4dBu |
| 頻率響應（20~20kHz） | ±0.3dB |
| 最大電平 | +18dBu |
| 系統延時 | <3ms |
| 工作電源 | AC110~240V,50Hz/60Hz |
| 尺寸（寬x深x高） | 482 x 260 x 45mm |
| 運輸重量 | 5KG |
產品參數
| 處理器 | ADI SHARC 21569 @1GHz SIMD |
| 采樣率/量化位數 | 48K/24bit |
| AES67輸入通道 | 16 |
| AES67輸出通道 | 16 |
| PCM輸出通道 | 16 |
| 頻率響應(20~20kHz) | ±0.3dB |
| 最大電平 | +18dBu |
| THD+N | <0.003%@4dBu |
| 系統延時 | <3ms |
| 工作電源 | AC110~240V,50Hz/60Hz |
| 尺寸（寬x深x高） | 482 x 260 x 45mm |
| 運輸重量 | 5KG |
產品參數
| 處理器 | ADI SHARC 21569 @1GHz SIMD |
| 采樣率/量化位數 | 48K/24bit |
| 模擬輸入通道 | 8 |
| 模擬輸出通道 | 8 |
| AES67輸入通道 | 8 |
| AES67輸出通道 | 8 |
| PCM輸出通道 | 16 |
| 輸入增益 | 0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 dBu |
| 幻象電源 | +48V/10mA max |
| 頻率響應(20~20kHz) | ±0.3dB |
| 最大電平 | +18dBu |
| THD+N | <0.003%@4dBu |
| 輸入動態范圍 | 115dB |
| 輸出動態范圍 | 115dB |
| 通道隔離度 @1kHz | 108dB |
| 輸入阻抗(平衡接法) | 5.4KΩ |
| 輸出阻抗(平衡接法) | 600Ω |
| 系統延時 | <3ms |
| 工作電源 | AC110~240V,50Hz/60Hz |
| 尺寸（寬x深x高） | 482 x 260 x 45mm |
| 運輸重量 | 5KG |
