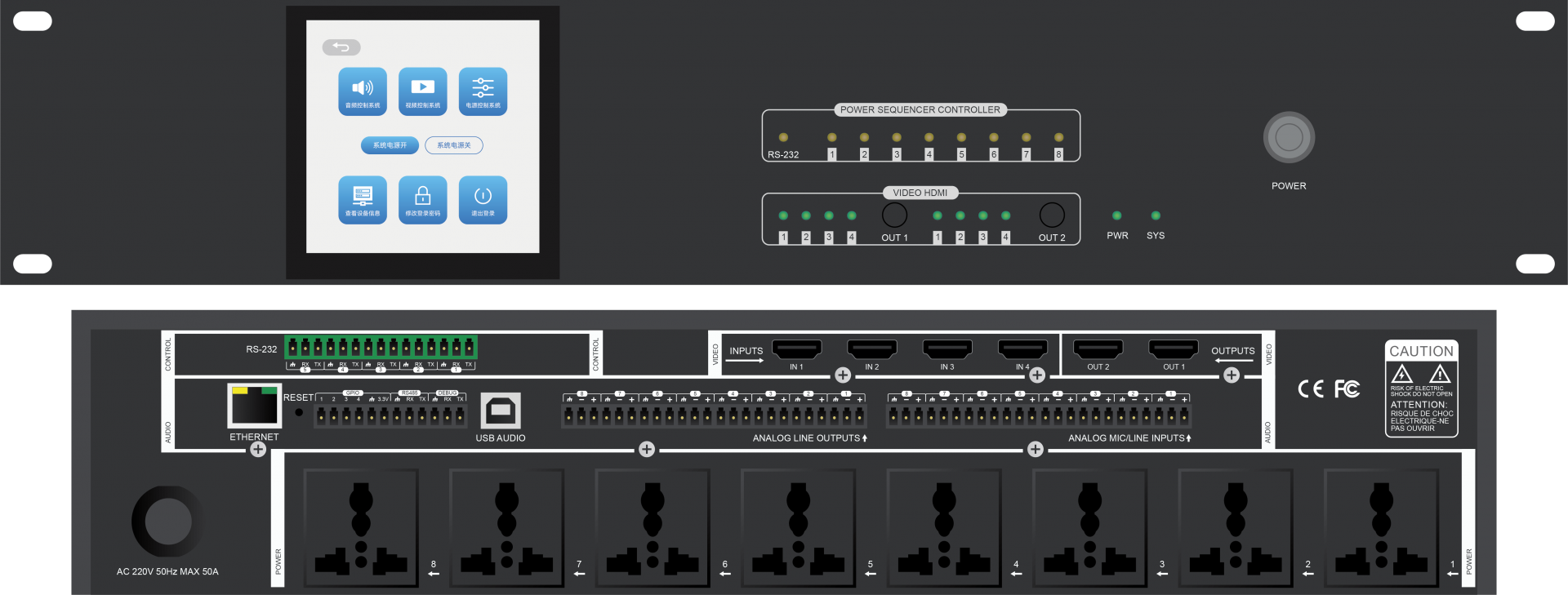

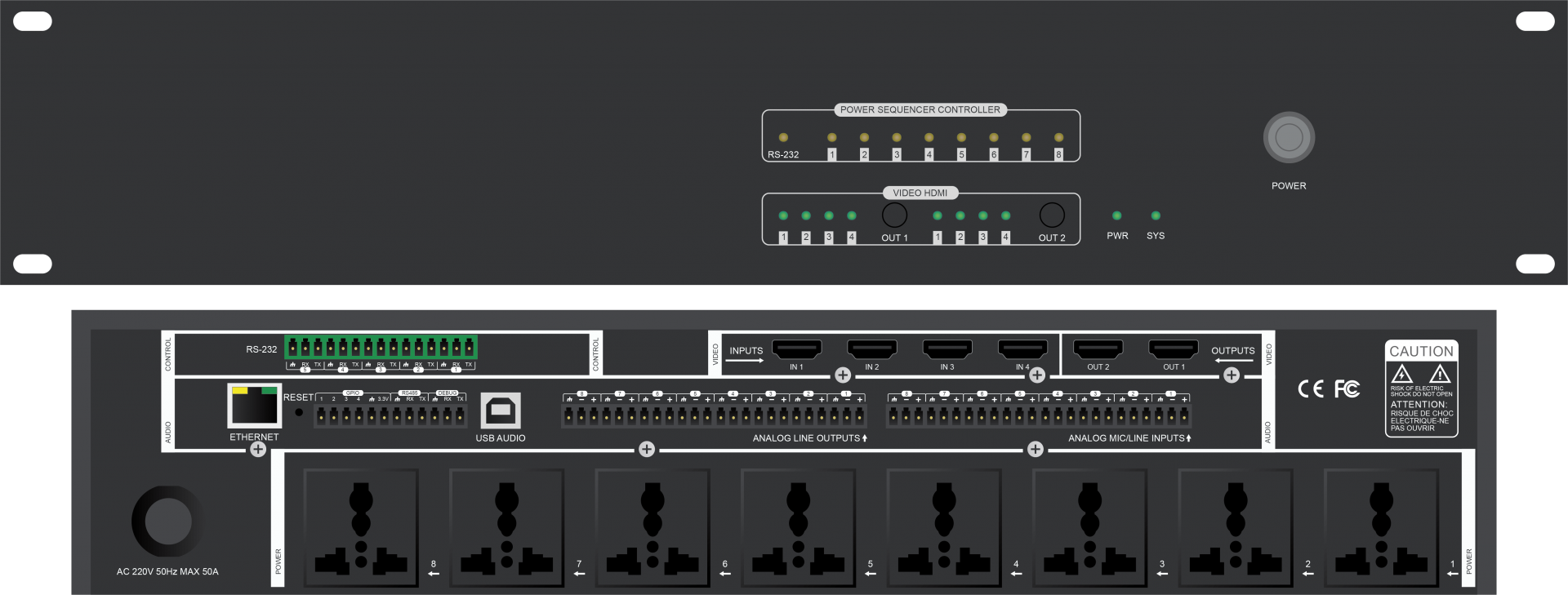

產品概述

音視頻一體機是一款 4x2 矩陣切換器、帶 HDMI輸入和輸出并集 4K 圖像解析度轉換、帶 AEC 的音頻 DSP、可擴展功率放大器和內置中央控制處理器、時序電源于一體的設備。
可提供完整的中小型音視頻系統集成，適用于需要多個顯示設備、擴聲和音視頻系統控制的應用環境，可通過PAD完成音視頻及環境系統的操控，具備信號狀態的實時監測。

產品特點

• 兼容HDMI 2.0、HDCP 2.2、HDCP 1.4和DVI 1.0
• 支持4個HDMI輸入和2個HDMI輸出
• 支持視頻分辨率達到4K2K@60Hz YCbCr 4:4:4
• 支持18Gbps無壓縮視頻帶寬
• 支持Dolby Vision、 HDR 10+、HLG
• 支持剝離OUT A或OUT B口源設備的音頻給數字音頻處理器輸出
• 支持OUT A和OUT B 4K→1080P降低分辨率的功能
• 支持ARC功能
• 支持智能EDID管理，包括AUTO、COPY和STD
• 模擬輸入通道：8
• 模擬輸出通道：8
• 處理器:ADI SHARC 21489@450 MHz SIMD；
• DSP處理能力:400 MIPS，1.6 GFLOPS;
• 采樣率:48 kHz，± 100 ppm;
• THD+N:<-100dB @4dBu
• 輸入動態范圍：110dB
• 輸出動態范圍：112dB
• 4路GIPO
• 1路RS232
• 1路RS485
• 內置USB聲卡，支持音樂播放、錄制和軟視頻會議（如：ZOOM，騰訊會議，釘釘會議等）;
• 總線式AEC，尾長時間：512ms，收斂率：60dB/S, 回聲消除幅度：60dB；
• 獨立通道的AFC（反饋抑制），采用陷波式算法，傳聲增益提升幅度：10dB;
• 噪聲抑制（ANS），信噪比提升18dB
• 8段英式參量均衡，提供5種濾波器選擇：Parametric,Lowshelf,Highshelf,Lowpass,Highpass；
• 4路擴展RS232
• 8路電源時序器

控制端介紹

• 提供終端用戶操作界面，可以實現音量加減、靜音、預設調用等功能，并能實現多臺設備集中控制；
• 集成第三方控制組件，能控制投影、幕布、燈光、窗簾、電源時序器、等第三方設備；
• 從用戶管理人員角度出發，一鍵開啟系統電源，根據不同項目需求可以任意編輯使用；
• 專業人員調試好后移交給用戶只需簡單培訓即可使用，操作簡單方便，減少不必要售后問題。

系統圖
